概述

路燈電纜故障測試儀是由發射機和路徑接收機及對地接收機絕緣探測組成。本儀器是地埋線(低壓電纜)故障定位測試的專用儀器，適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜、地埋線。其主要功能為對地絕緣不良點的定位測試，線纜路經的探測。

本儀器采用了微電腦中央處理器及專用集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作更穩定，準確度高。儀器更加皮實、耐用，從而降低了儀器返修率。由于儀器采用了電池供電，因此儀器具有體積小，重量輕，待電時間長便于攜帶等優點。

FS系列路燈電纜故障測試儀基本組成和主要用途

路燈電纜故障測試儀由以下三個部分組成：

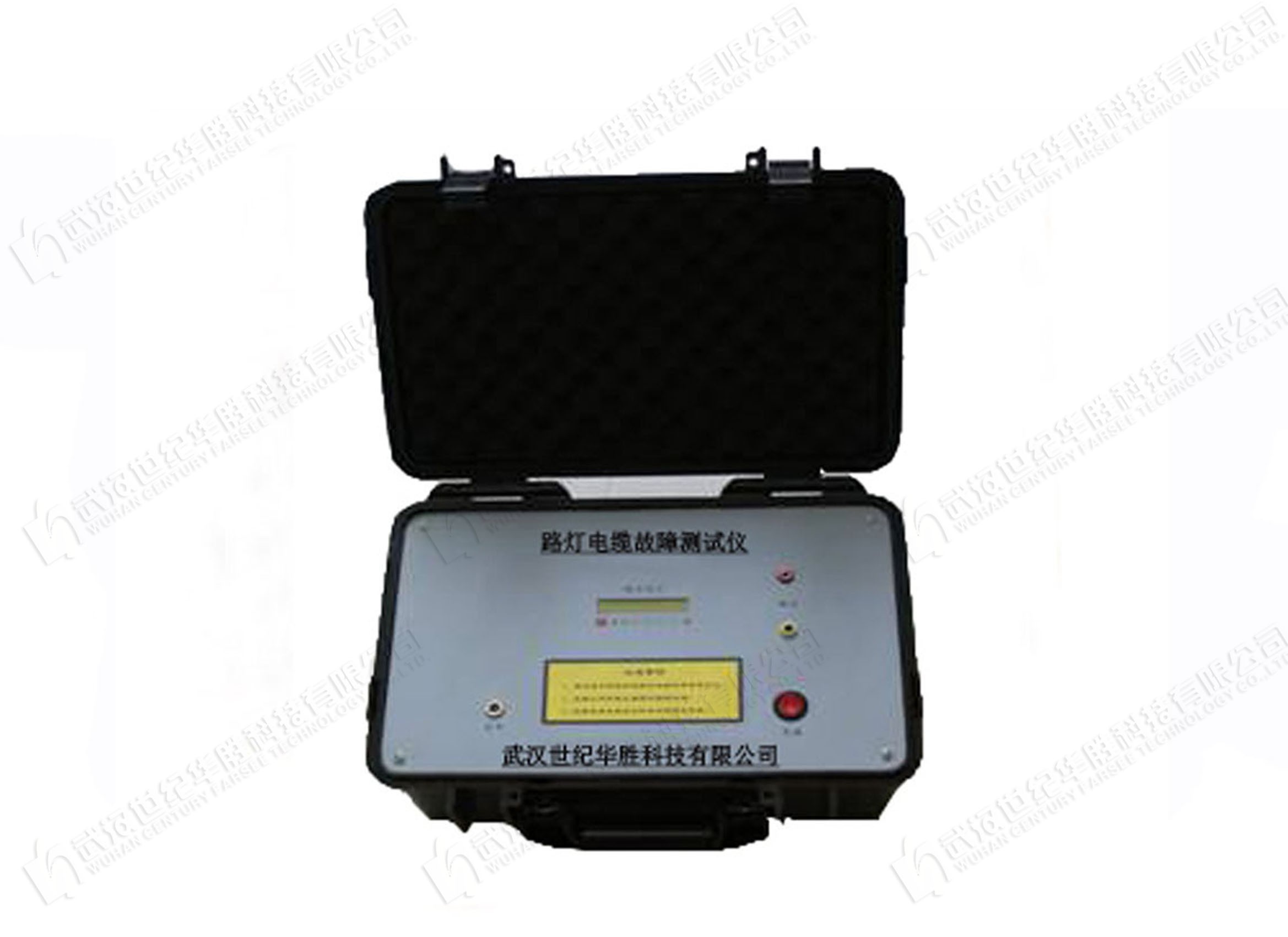

1.發射機：自動測試地埋線(低壓電纜)對地阻抗，向被測地埋線(低壓電纜) 發送測試信號。

2.路徑接收機：在地埋線(低壓電纜)附近通過天線接收信號。為了方便探測埋地線纜路徑及埋深接收天線可水平、垂直、及45°角調節。

3.絕緣接收機(A字架)：探測地埋線(低壓電纜)金屬護套的對地絕緣故障。為了儀器運輸、保存，A字架部分可以非常容易分解、組裝。

FS系列路燈電纜故障測試儀技術參數

1.發射機

(1)輸出頻率：5.27Hz　，發射頻率10.8KHz

(2)輸出功率：2W

(3)輸出電壓：峰值電壓可達1000V

(4)蜂 鳴 器：提示發射機的工作狀態

(5)故障指示：連續監控故障(范圍0～5MΩ)

(6)電池：12.6V 8.8Ah 鋰電池(充滿后可連續工作10-20小時)

2. 路由接收機

(1)輸入頻率：10.8KHz

(2)探測路由誤差：±2cm

(3)探測埋深誤差：±5cm

(4)電池：9V層疊電池，連續工作80小時

3. 絕緣接收機(A字架)

(1)輸入頻率：5.27Hz

(2)靈敏度：≥500nV

(3)靈敏度調節：自動

(4)動態范圍：>150dB

(5)輸出顯示：箭頭指向故障點，12格條形碼指示信號強度，每格為10dB

(6)電池：兩節9V層疊電池 。一節電池供儀器電路可以連續工作100小時，開機時自動檢測電池電量;一節電池供儀器在弱光環境下工作時，儀器的液晶屏背光用。

◆FS系列路燈電纜故障測試儀技術參數

1.發射機

(1)輸出頻率：5.27Hz　，發射頻率10.8KHz

(2)輸出功率：2W

(3)輸出電壓：峰值電壓可達1000V

(4)蜂 鳴 器：提示發射機的工作狀態

(5)故障指示：連續監控故障(范圍0～5MΩ)

(6)電池：12.6V 8.8Ah 鋰電池(充滿后可連續工作10-20小時)

2. 路由接收機

(1)輸入頻率：10.8KHz

(2)探測路由誤差：±2cm

(3)探測埋深誤差：±5cm

(4)電池：9V層疊電池，連續工作80小時

3. 絕緣接收機(A字架)

(1)輸入頻率：5.27Hz

(2)靈敏度：≥500nV

(3)靈敏度調節：自動

(4)動態范圍：>150dB

(5)輸出顯示：箭頭指向故障點，12格條形碼指示信號強度，每格為10dB

(6)電池：兩節9V層疊電池 。一節電池供儀器電路可以連續工作100小時，開機時自動檢測電池電量;一節電池供儀器在弱光環境下工作時，儀器的液晶屏背光用。

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB 6587.1	電子測量?jī)x器 環境試驗總綱
4	GB 6587.3	電子測量?jī)x器 濕度試驗
5	GB 6587.5	電子測量?jī)x器 沖擊試驗
6	GB 6587.6	電子測量?jī)x器 運輸試驗
7	GB 6587.8	電子測量?jī)x器 電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量?jī)x器質量檢驗規則
10	DL/T 846.7	高電壓測試設備通用技術條件 電纜故障檢測儀

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
