◆概述

在高壓試驗時，為防止*作過電壓或諧振過電壓損壞被試品，除采用過壓保護外，還采用放電球隙進行電壓監視和保護。FS系列放電球隙測壓器外形美觀、接線簡單、動作可靠，是高壓實驗室必備試驗設備之一，產品符合GB/T 311.6-2005《高電壓測量標準空氣間隙》國家標準。

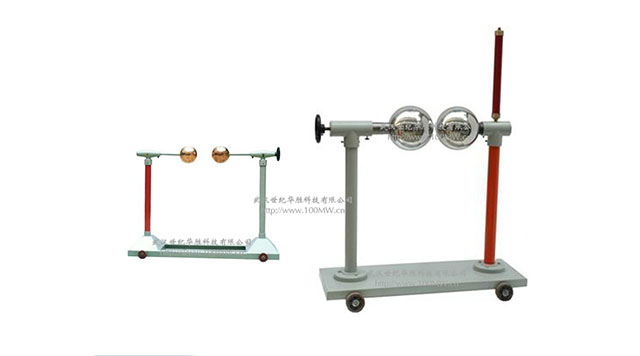

◆FS系列放電球隙測壓器結構

FS系列放電球隙測壓器(水平式)由活動動底座、絕緣支管、銅球、調節軸(標尺)、微調輪、水電阻等部件組成。

◆ FS系列放電球隙測壓器的使用

在作試驗時將球隙器和試品并聯，將球隙調整在60%試驗電壓。測定球隙放電時試驗電壓值(取3~4次平均值)，然后按同樣方法測定70%和80%試驗電壓表讀數。以此三點線值作一曲線(大多為一直線)，再延長此曲線(大多按正比例推算)至所需的試驗電壓高10~15%位置作為耐壓驗過程可能發生過電壓的放電保護電壓值。

◆FS系列放電球隙測壓器技術參數

一球接地的球隙適用于交流電壓、負極性的雷電沖擊電壓和長波尾沖擊及兩種極性的直流電壓 kV(峰值)。

◆ 儀器別稱

“放電球隙測壓器”別稱：球隙保護器。

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
