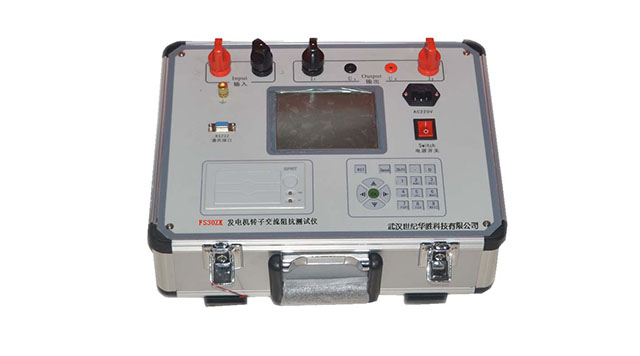

概述

華勝FS30ZK發電機轉子交流阻抗測試儀采用高速微處理器技術，安全可靠，性能優越，*作簡便、測試準確、外形美觀、小巧輕便等特點，特別適用大中型發電機組電氣試驗，是轉子試驗的最新產品，產品符合GB/T 1029-2005《三相同步電機試驗方法》國家標準和JB/T 8446-2005《隱極式同步發電機轉子匝間短路測定方法》機械標準。

FS30ZK發電機轉子交流阻抗測試儀主要功能和特點

☆ 全自動采集、測量、顯示、存儲、打印所有測量參數和阻抗特性曲線(電壓、 電流、阻抗、功率、頻率、設備編號、時間等)。

☆ 超大量程，能全自動和手動測量所有發電機轉子交流阻抗及其特性曲線。

☆ 內置超大容量存儲器，可存儲測試數據，并可經標準工業通訊接口(RS232)上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生 成和 編輯典型的測試報告，便于技術管理和存檔。

☆ 具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的安全。

☆ 可兼做單相變壓器的空載、短路試驗和電壓(流)互感器、消弧線圈的伏安特性試驗。

☆ 自帶大屏幕圖形LCD，全中文菜單界面，光標提示*作，簡單、方便;實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。

☆ 自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。

FS30ZK發電機轉子交流阻抗測試儀技術參數

1、環境條件

溫度：-5?C～40?C

相對濕度：<95%(25?C)

海拔高度：<2500m

外界干擾：無特強震動、無特強電磁場

供電電源：160VAC~280VAC，45Hz~55Hz

2、性能指標

1)交流阻抗 0-99.999Ω 0.2級

2)交流電壓 0-600V 0.2級

3)交流電流 0----120A 0.2級

4)有功功率 0-----72KW 0.5級

5)頻 率 40---75HZ 0.2級

6)工作電源 220V±10% 50HZ

7)體 積 415×225×200mm

8)重 量 5kg

3、絕緣強度

1)電壓、電流輸入端對機殼的絕緣電阻≥100M?。

2)工作電源輸入端對外殼之間承受工頻2KV(有效值)，歷時1分鐘實驗。

產品別稱

發電機轉子阻抗測試儀 發電機交流轉子阻抗測試儀。

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
