◆概述 ?

高壓斷路器(即高壓開關)是電力系統最重要的控制和保護設備，它的種類繁多，數量很大。高壓斷路器在正常運行中用于接通高壓電路和斷開負荷，在發生事故的情況下用于切斷故障電流，必要時進行重合閘。它的工作狀態直接影響電力系統的安全穩定運行。華勝FS-K系列高壓開關動特性測試儀能測試當前我國正在使用的各種類型的開關特性參數，產品符合國家電力行業標準《高壓開關綜合測試儀通用技術條件 DL/T 846.3 — 2004》的要求。

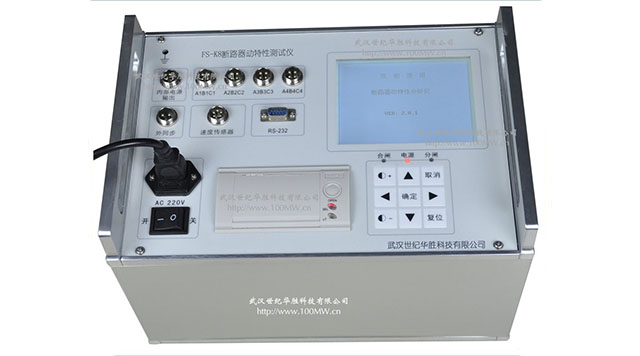

◆ FS-K系列高壓開關動特性測試儀產品性能

時 ? ?間：12個斷口的固有分、合閘時間，同相同期、相間同期。

重合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。

彈 ? ?跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。

速 ? ?度：剛分、剛合速度，最大速度，時間－行程特性曲線。

行 ? ?程：總行程，開距，超行程，過沖行程，反彈幅值。

電 ? ?流：分、合閘線圈的分、合閘電流值、電流波形圖。

動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完 ? ?成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

?

◆ FS-K系列高壓開關動特性測試儀產品特點

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

通用式測速傳感器，直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單*作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

儀器配有USB接口及數據分析管理軟件，可與PC機聯機*作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

?

◆FS-K系列高壓開關動特性測試儀主要技術參數
使用環境

輸入電源 ?220V±10% ?50Hz ±10% ? ? ? ? 大氣壓力 ?86～106kpa

溫 ? ?度 ?－10～40℃ ? ? ? ? ? ? ? ? ? 濕 ? ?度 ?≦80%RH

安全性能

絕緣電阻 ?＞2MΩ

介電強度 ?電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

基本參數

時 ? ?間： 量程 ?4000.0ms ? ? ? ? ? 分辯率0.1ms

　　　? ? 　誤差 ?①100ms以內 ? ? ? ?0.1ms ±1個字

? ? ? ? ? ? ? ? ? ②100ms以上 ? ? ? ?0.1% ± 1個字

　　　　? ?　　? ?③同期

速　? 度： 量程　20.00m/s ? ? ? ? ? 分辯率0.01m/s

? ? ? ? ? ? 誤差?、?-2m/s以內 ? ? ? ±0.1m/s±1個字

? ? ? ? ? ? ? ? ? ②100ms以上 ? ? ? ±0.2m/s±1個字

行 ? ?程：

?	量 程	分辯率	誤 差
真空斷路器	50.0mm	0.1mm	1%±1個字
SF6斷路器	300.0mm	1mm
少油斷路器	600.0mm

電 ? ?流： 量程 20.00A ? ? ? ? ? ? ? 分辯率0.01A

輸出電源： DC30～250V數字可調/20A（瞬時工作）

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg

?

◆ 儀器別稱

高壓開關特性測試儀，高壓開關機械特性測試儀，斷路器特性測試儀，高壓開關綜合測試儀。

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB 6587.1	電子測量儀器 環境試驗總綱
4	GB 6587.3	電子測量儀器 濕度試驗
5	GB 6587.5	電子測量儀器 沖擊試驗
6	GB 6587.6	電子測量儀器 運輸試驗
7	GB 6587.8	電子測量儀器 電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量儀器質量檢驗規則
10	DL/T 846.7	高電壓測試設備通用技術條件 開關特性測試儀

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
