概述

微機繼電保護裝置已廣泛應用于各種電壓等級的發電機、變壓器、輸配電線路和主要用電設備;電力系統綜合自動化是電力生產的發展趨勢。因此，微機繼電保護測試儀是現代繼電保護工作人員必不可少的試驗工具。針對不同用戶的要求，華勝公司開發的FS系列微機繼電保護測試儀具有體積小、*作簡單、信號穩定、測試精度高等特點，非常適合現場使用。產品符合電力行業標準《繼電保護微機型試驗裝置技術條件 DL/T624-1997》要求。性價比高是FS702產品的主要優勢!

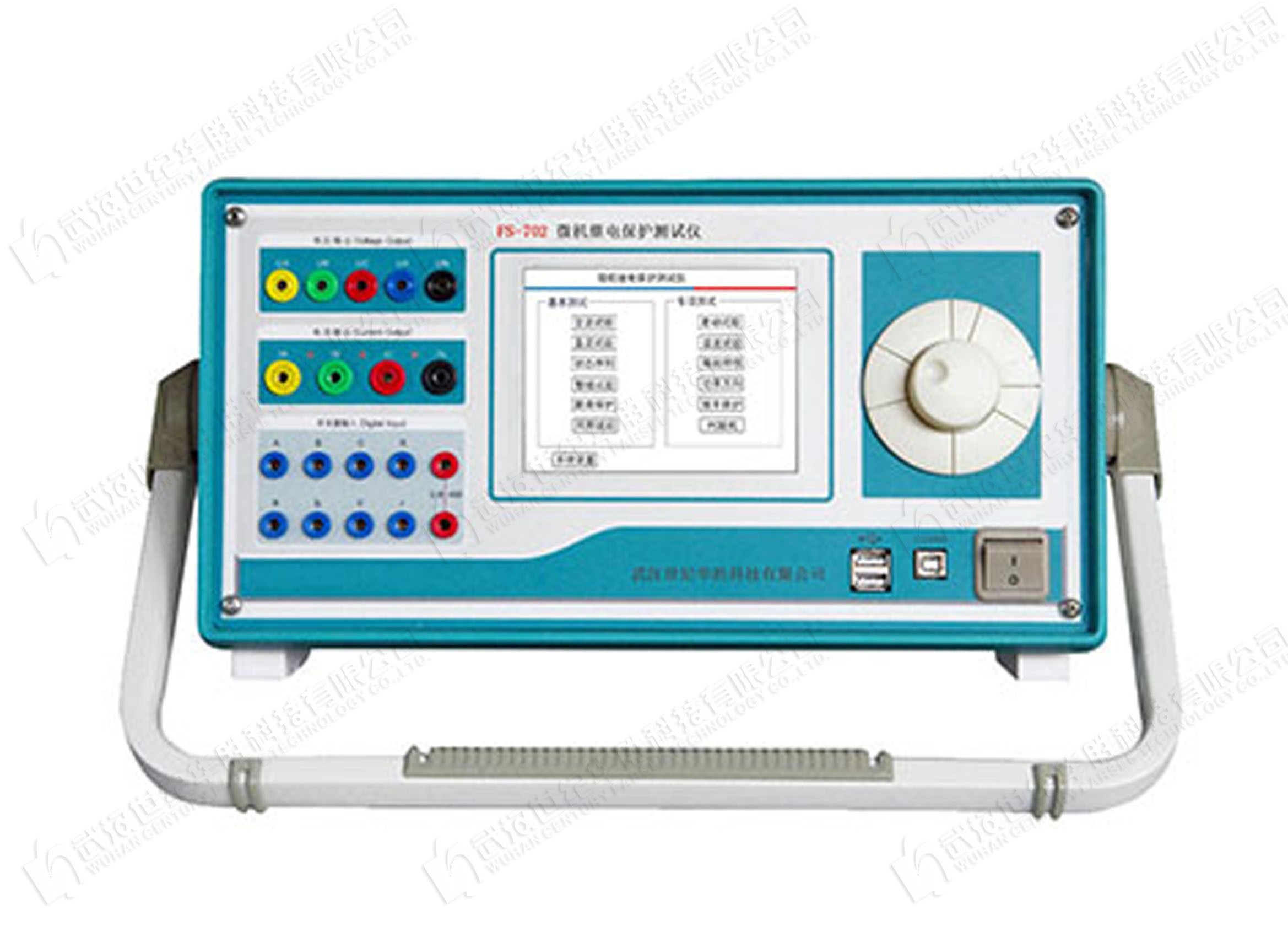

FS-702微機繼電保護測試儀主要特點

☆ 標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，每相電流可輸出40A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

☆ 單機*作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行*作，全部中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，*作方便快捷。

☆ 雙*作方式，聯接電腦運行 單機可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，也可在Windows平臺上的全套中文*作軟件上*作等。

☆ 軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，如差動試驗、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

☆ 開關量接點豐富 7路接點輸入和2對空接點輸出(聯機8路接點輸入和4對空接點輸出)，輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

☆ 大屏幕LCD顯示屏 本機采用640×480點陣大屏幕高分辨率圖形液晶顯示屏，全部*作過程均在顯示屏上設定，*作界面和試驗結果均漢化顯示，顯示直觀清晰。

☆ 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

☆ 具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用直流電源輸出。

☆ 性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

FS-702微機繼電保護測試儀技術參數

☆ 交流電流輸出

輸出精度 0.2級

相電流輸出(有效值) 0～40A

三并電流輸出(有效值) 0～120A

相電流長時間允許工作值(有效值) 10A

相電流最大輸出功率 450VA

三并電流最大輸出時最大輸出功率 900VA

三并電流最大輸出時允許工作時間 10s

☆ 直流電流輸出

輸出精度 0.5級

電流輸出 0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓 20V

☆ 交流電壓輸出

輸出精度 0.2級

相電壓輸出(有效值) 0～120V

線電壓輸出(有效值) 0～240V

相電壓/線電壓輸出功率 80VA / 100VA

☆ 直流電壓輸出

輸出精度 0.5級

相電壓輸出幅值 0～±160V

線電壓輸出幅值 0～±320V

相電壓/線電壓輸出功率 70VA / 140VA

☆ 頻率諧波輸出

頻率范圍(基波) 20～500Hz(聯機0~1000Hz)

諧波次數 1～8次(聯機1~20次)

☆ 開關量及時間測量

?

?	單機（聯機）	備注
開關量輸入	7路（8路）	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	2對（4對）	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS

?

☆ 體積重量

?

外形尺寸	400×300×180mm3
單機重量	22kg
供電電源	AC 220V±10%，50／60Hz
環境溫度	-10℃ ～ +50℃

?

產品別稱

微機繼電保護測試裝置，微機繼保儀

序號	標準號	標準名稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求? 第1部分：通用要求
3	GB 6587.1	電子測量儀器? 環境試驗總綱
4	GB 6587.3	電子測量儀器? 濕度試驗
5	GB 6587.5	電子測量儀器? 沖擊試驗
6	GB 6587.6	電子測量儀器? 運輸試驗
7	GB 6587.8	電子測量儀器? 電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量儀器質量檢驗規則
10	DL/T 995-2006	繼電保護和電網安全自動裝置檢驗規程
11	DL/T 871-2004	電力系統繼電保護產品動模試驗
12	DL/T 670-1999	微機母線保護裝置通用技術條件
13	DL/T 769-2001	電力系統微機繼電保護技術導則
14	DL/T 584-2007	3kV～110kV電網繼電保護裝置運行整定規程
15	EN 61000-6-2: 2005	通用抗擾度標準（第2部分）：工業環境
16	IEC 1000	電磁兼容性
17	GB 4793-1984	電子測量儀器安全要求
18	GB/T 2423.8-1995	電工電子產品基本環境試驗規程

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

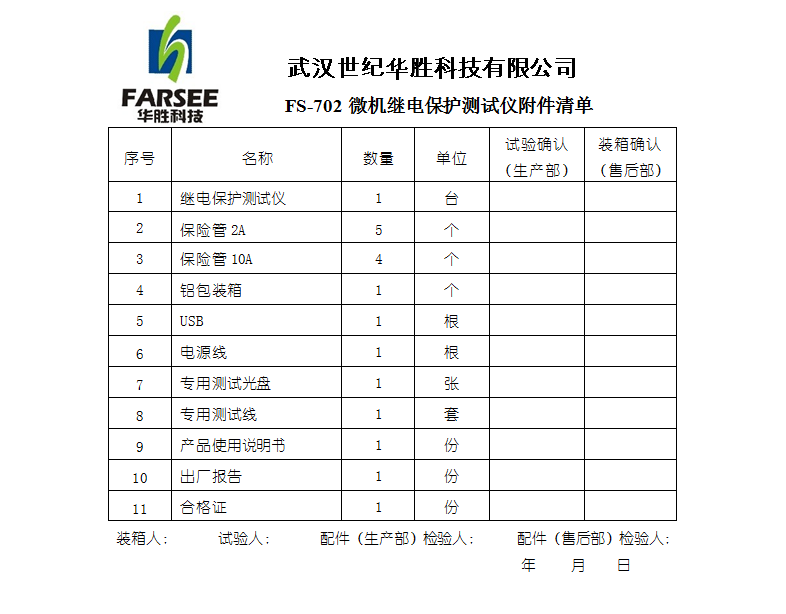

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
