概述

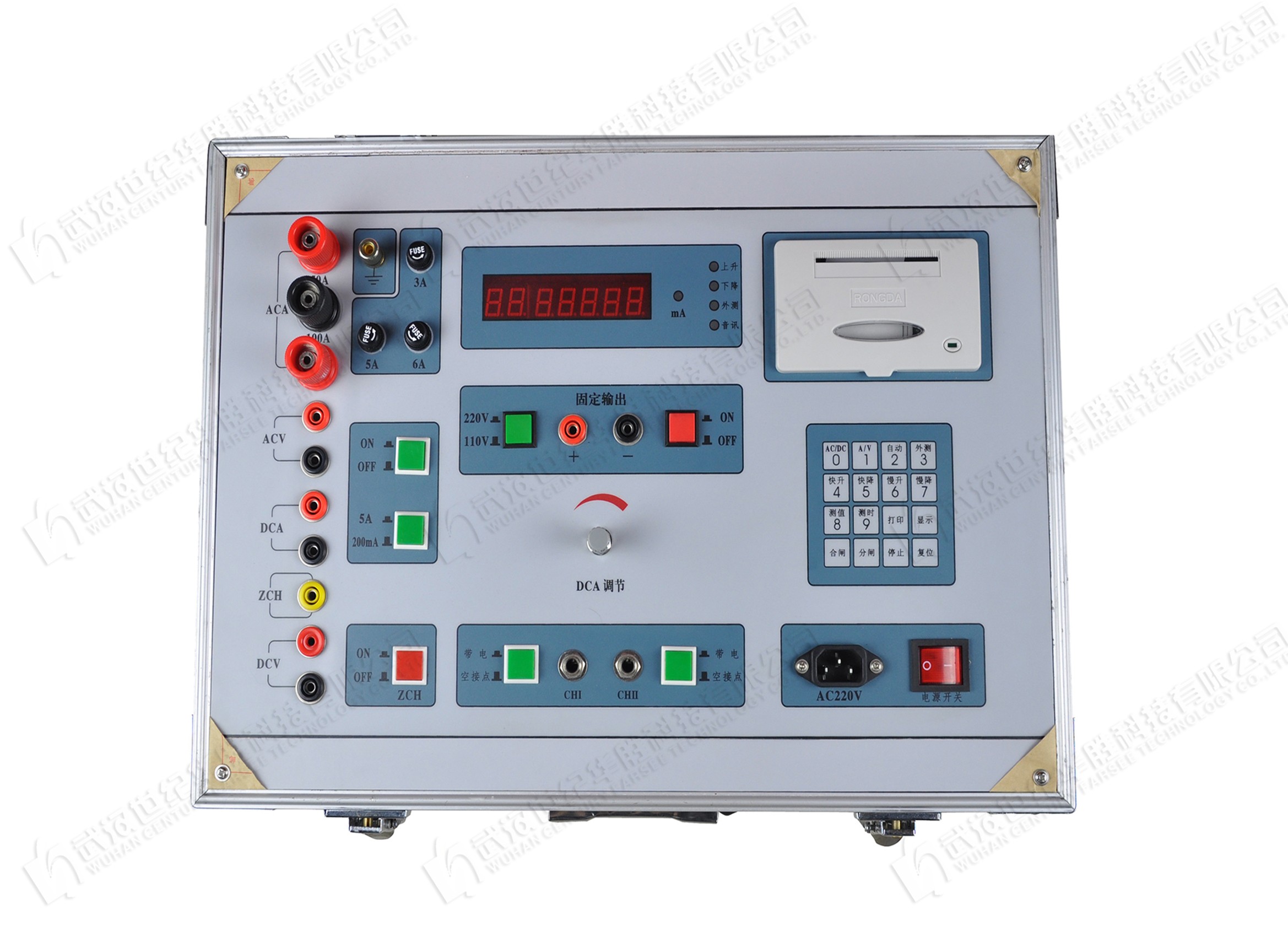

常規繼電器和繼電保護裝置由于結構簡單、動作可靠明了、抗電磁干擾性能強，即使在當今微機保護盛行的情況下，仍然有它存在的空間。所以對常規繼電器保護裝置的測試，使用更簡潔的測試儀器很有必要。華勝FS20JB型繼電保護測試儀正是滿足現場需求研制的產品。

FS20JB型繼電保護測試儀主要功能

☆ 測試各種類型的繼電器，智能化程度高;

測試各種交、直流電壓、電流、時間、信號繼電器及出口中間繼電器，可測試各種繼電器的動作電壓(電流)值，返回電壓(電流)值;

測試各種接點(常開、常閉、轉換、延時)的動作時間和斷開時間;

自動測試三次，自動計算三次平均值，計算返回系數，并且可重復顯示、存儲和打印測試結果。

☆ 測試重合閘繼電器的各項參數;

☆ 可測量電流、電壓的頻率(顯示一個周期的時間，即周期)及二個信號之間的相位差(時間);

☆ 設有兩個獨立的通道，均與本機其它輸出絕緣，可方便地測量帶電接點，滿足繼電器的在線測試，接線簡單，安全;

☆ 采用了精密的計時基準(10微秒)及長達100小時的計數器，可作為精密毫秒計使用。

FS20JB型繼電保護測試儀主要特點

☆ 采用微機控制，可方便的完成各種測試，改變了老式繼電保護測試儀必須關斷電源，切換多個開關，才能轉換電源種類的弊病。

☆ 設有自檢、全面的自我保護功能：開機后本機自動自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲光告警，極大地降低了因誤*作帶來的不必要損失。

☆ 智能化程度高：可測出通用繼電器的全部參數，并自動打印存儲全部數據。

☆ 測量交流“帶電接點”：本機由微機判斷是交流過零還是觸頭動作，使測試準確無誤。

FS20JB型繼電保護測試儀技術參數

☆ 交流電壓輸出：

0～250V連續可調，最大輸出容量600VA，過量程保護260V，誤差為±1%。

☆ 交流電流輸出：

0～50A，0～100A兩檔電流連續可調，誤差為±1%。

0～50A時，開路電壓10V。

0～100A時，開路電壓5V。過載保護動作電流120A。

☆ 直流電壓輸出：

0～250V連續可調，最大電流2A，過量程保護260V;過載保護動作電流2.1A±5%。紋波系數S≤0.1%

☆ 直流電流輸出：

0～200mA 0～5 A兩檔電流連續可調，誤差為±1%。

0～200mA時，開路電壓48V，過載保護動作電流230mA。

0～5A時，開路電壓24V,過載保護動作電流5.2A。

☆ 直流電壓固定輸出：

單獨輸出110V或220V時，電流可達2.5A，但和交流電壓電流，直流電壓同時輸出時。其總?cè)萘坎荒艹^600VA，誤差為±1%。

☆ 數字毫秒表： 最大量程：100小時; 分辨率：0.01毫秒; 精度：0.01%±1個字

☆ 整機測量精度：≤1%

☆ 體積：440×320×280mm3

☆ 重量：18kg

產品別稱

單相保護測試儀，繼電保護測試儀，繼保測試儀 常規繼電保護測試儀，繼電保護試驗電源。

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
