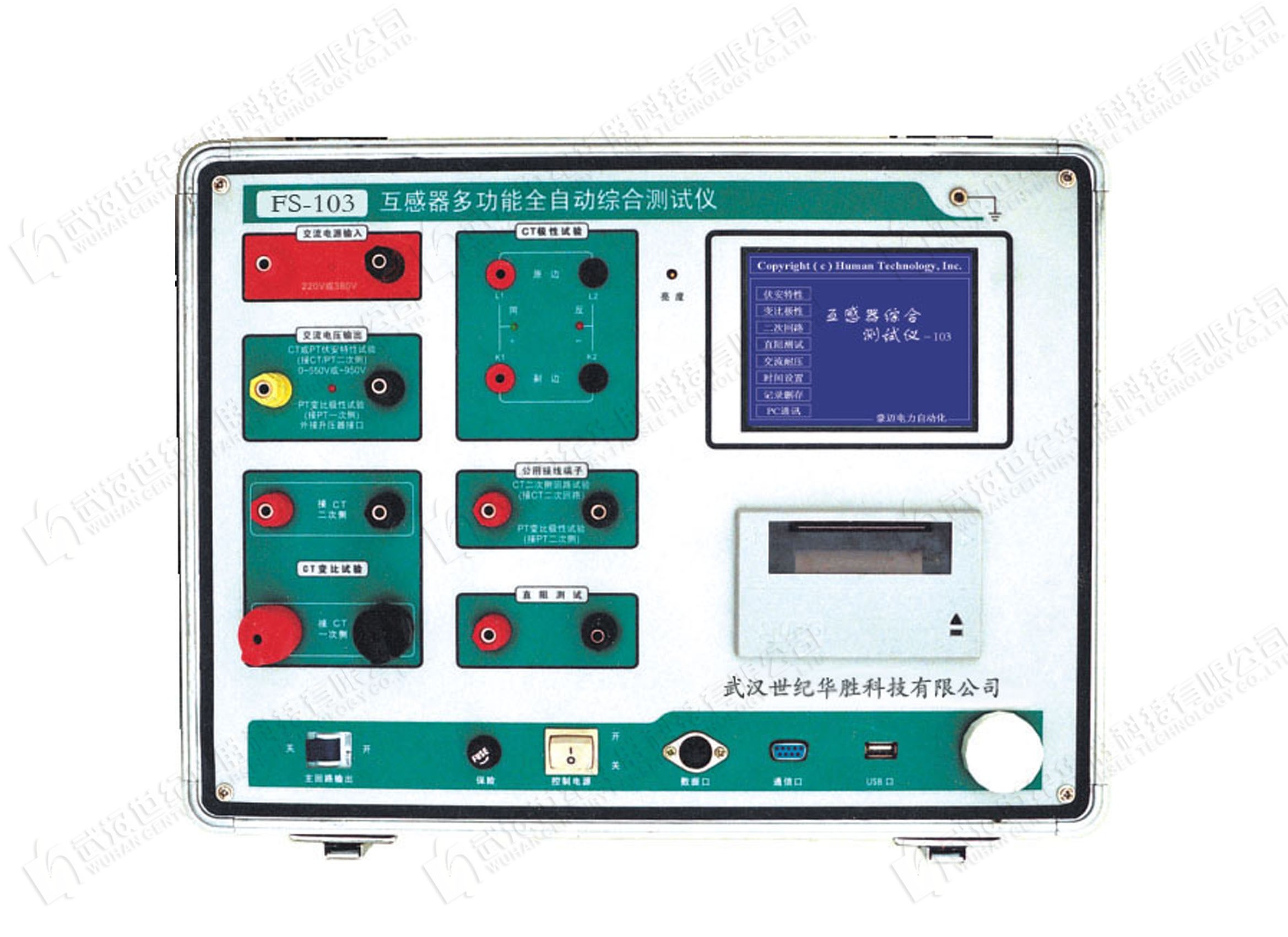

FS-103互感器多功能全自動綜合測試儀是在FS-102型綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、通過嚴格的專業測試和權威部門鑒定認證之后投放市場的新產品。裝置采用高性能數據處理器和微機控制架構、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。
FS-103互感器多功能全自動綜合測試儀主要特點
☆ 單一電源輸入，220V或380V電源自適應
☆ 全自動、不接觸、高安全測試
☆ 高速微處理器控制，反射型高清晰LCD顯示，旋轉鼠標*作
☆ 自帶打印機，直接顯示和打印特性曲線
☆ 具有USB接口，可U盤存取測試數據
☆ 具有RS232接口，可連接PC機讀取測試數據
☆ 可存儲230組測試記錄，掉電不丟失，可隨時存取
☆ 可外接升壓器、升流器，用戶自備升壓、升流器
☆ 滿足500KV等級1A保護CT的伏安特性試驗
☆ 所有電壓、電流值均為真有效值
☆ 具有升壓保持功能，用于計量檢測及二次交流耐壓試驗
☆ 具有升流保持功能，用于二次回路檢查
☆ 根據國家相關標準自動計算伏安特性曲線拐點電壓及10%和5%誤差曲線
FS-103互感器多功能全自動綜合測試儀主要技術參數
?
| ? | 輸入電壓 | 輸出最高電壓 | 輸出最大電流 | 功 率 | 測量精度 |
| CT伏安輸出 | 220V | 0—2500V | 20A | 3kVA | < 0.5% |
| PT變比輸出 | 220V | 0-8V | 0—600A | — | < 0.5% |
| CT 變比測量 | 比值最高顯示：999.9K:5/1 | < 0.5% | |||
| PT 變比測量 | 比值最高顯示：999.9K:100、150、100/3、100/1.732 | < 0.5% | |||
| 直阻測量 | 最高測量阻值：0-20歐 | < 0.5% | |||
| 角差 | 最小顯示：0.01分精度：±10分 | 比差 | 最小顯示：0.01%精度：<0.5% | ||
| 二次通流 | 電流：0-200A時間：1~5分鐘 | 二次耐壓 | 電壓：0-2500V時間：1~5分鐘 | ||
| 工作溫度 | -10～55℃ | 工作電壓 | AC220V（±20％）50Hz | ||
| 主機體積 | 420×300×270 | 主機重量 | 26Kg | ||
?
FS-103互感器多功能全自動綜合測試儀主要試驗項目
☆ 伏安特性曲線
☆ 曲線拐點自動計算
☆ 10%和5%誤差曲線
☆ 變比、極性
☆ 角差測量
☆ 二次側回路負載測試
☆ CT退磁功能、PT退磁功能
☆ 二次繞組交流耐壓
儀器別稱
互感器綜合測試儀，CT伏安特性測試儀，PT特性測試儀，電壓電流互感器測試儀。
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝 ?儲運 ?圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 ?第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器? 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器? 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器? 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器? 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器? 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。

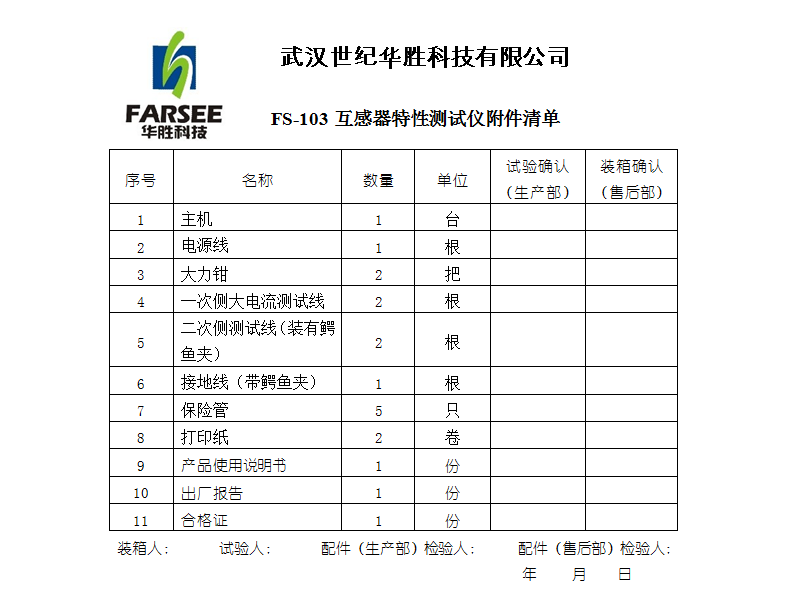

2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
