產品視頻◆概述

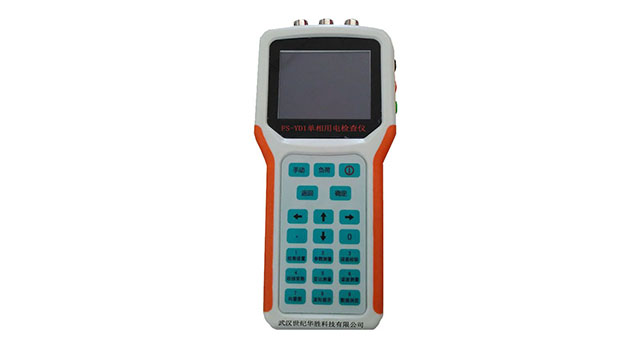

FS-YD1單相用電檢查儀，是適用于現場的手持式電測儀表，可在不停電、不改變計量回路接線的情況下,直接測量電能表誤差和校核電表常數；還可測量電壓、電流、頻率、功率、功率因數等參數；可輸出高低頻電能脈沖，供外接校驗使用。并可在現場低負荷或空載時，由本檢測儀提供約0.5A、2.5A、5A三檔虛擬電流負載，使校驗工作時間縮短從而大大提高工作效率。本檢測儀還提供獨特的無鉗表測量方法，使誤差測量更穩定可靠，準確度更高，接線更方便。采用中文菜單提示，*作更加簡單明了；工作電源直接取自電網，極寬的適應范圍免除您的后顧之憂；界面顯示采用真彩高點陣寬溫液晶（-20℃～+50℃），能保證在任何工作溫度下清晰顯示。
?
◆單相用電檢查儀性能特點
1、不停電、在線測量電能表誤差和校核電能表常數；可測量CT變比，電能表和CT的綜合誤差。
2、可實時測量電壓、電流、相角、頻率、功率、功率因數等電參數。
3、可以測量30次以內的諧波含量。
4、顯示電壓、電流向量圖形，電壓、電流的波形。
5、非常便捷地提供0.5A、2.5A、5A三檔內置虛擬負載，在實負荷為零或接近于零的情況下方便現場校驗。鍵盤開關控制虛擬電流輸出，*作方便。單獨使用本儀器提供的虛擬電流校驗電能表誤差不需鉗表，接線更簡單、準確度更高。
6、可存儲1000條檢測數據，檢測數據可以傳送到微機，根據需要可以和供電公司地管理系統相連接，方便數據管理及報告打印。
7、采用2.8寸320*240真彩液晶顯示畫面清晰；中文菜單提示*作，顯示內容豐富，簡便易用。
?
◆單相用電檢查儀技術指標
1、測量范圍與準確度：
? ? ? 電壓：85~265VAC； 準確度 0.5級
? ? ? 電流：1~120%Ib，鉗形互感器量程標配50A（可選配5A、20A、50A、100A、500A），內置量程5A；準確度 0.5級
? ? ? 相位：0~360 o ；準確度 ±0.1 o
? ? ? 頻率：45Hz～55Hz；準確度 ±0.01Hzo
? ? ? 功率：準確度 0.2級
? ? ? 電能：準確度 0.2級
2、電能脈沖常數
? ? ? 輸入常數：
? ? ? 常數范圍：1~99999
? ? ? 脈沖頻率范圍：0.001~10Hz
? ? ? 輸出常數：
| 電流量程（A） | 5 | 20 | 50 | 100 | 500 |
| 低頻脈沖常數（p/kW·h） | 3600 | 900 | 360 | 180 | 36 |
| 高頻脈沖常數 | 低頻脈沖常數×5000 | ||||
3、功耗：<5VA
4、預熱時間：<5min
5、絕緣與耐壓
電壓輸入端對外殼加工頻2kV/5mA持續1分鐘，無擊穿和閃絡。
6、環境條件
溫度：-20～50℃
濕度：相對濕度小于90%
?
◆ 產品別稱
? ? 用電檢查器
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
|
10 |
DL/T 448-2000 |
電能計量裝置技術管理規程 |
|
11 |
GB/T 11150-2001 |
電能表檢驗裝置 |
|
12 |
JJG 307-2006 |
機電式交流電能表 |
|
13 |
JJG 596-2012 |
電子式交流電能表 |
|
14 |
DL/T 585-1995 |
電子式標準電能表技術條件 |
|
15 |
DL/T 614-2007 |
多功能電能表 |
|
16 |
DL/T 645-2007 |
多功能電能表通信協議 |
|
17 |
DL/T 731-2000 |
電能表測量用誤差計算器 |
|
18 |
Q/GDW 205-2008 |
電能計量器具條碼 |
|
19 |
Q/GDW 1354-2013 |
智能電能表功能規范 |
|
20 |
Q/GDW 1356-2013 |
三相智能電能表型式規范 |
|
21 |
Q/GDW 1365-2013 |
智能電能表信息交換安全認證技術規范 |
|
22 |
Q/GDW 1827-2013 |
三相智能電能表技術規范 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
