產品簡介

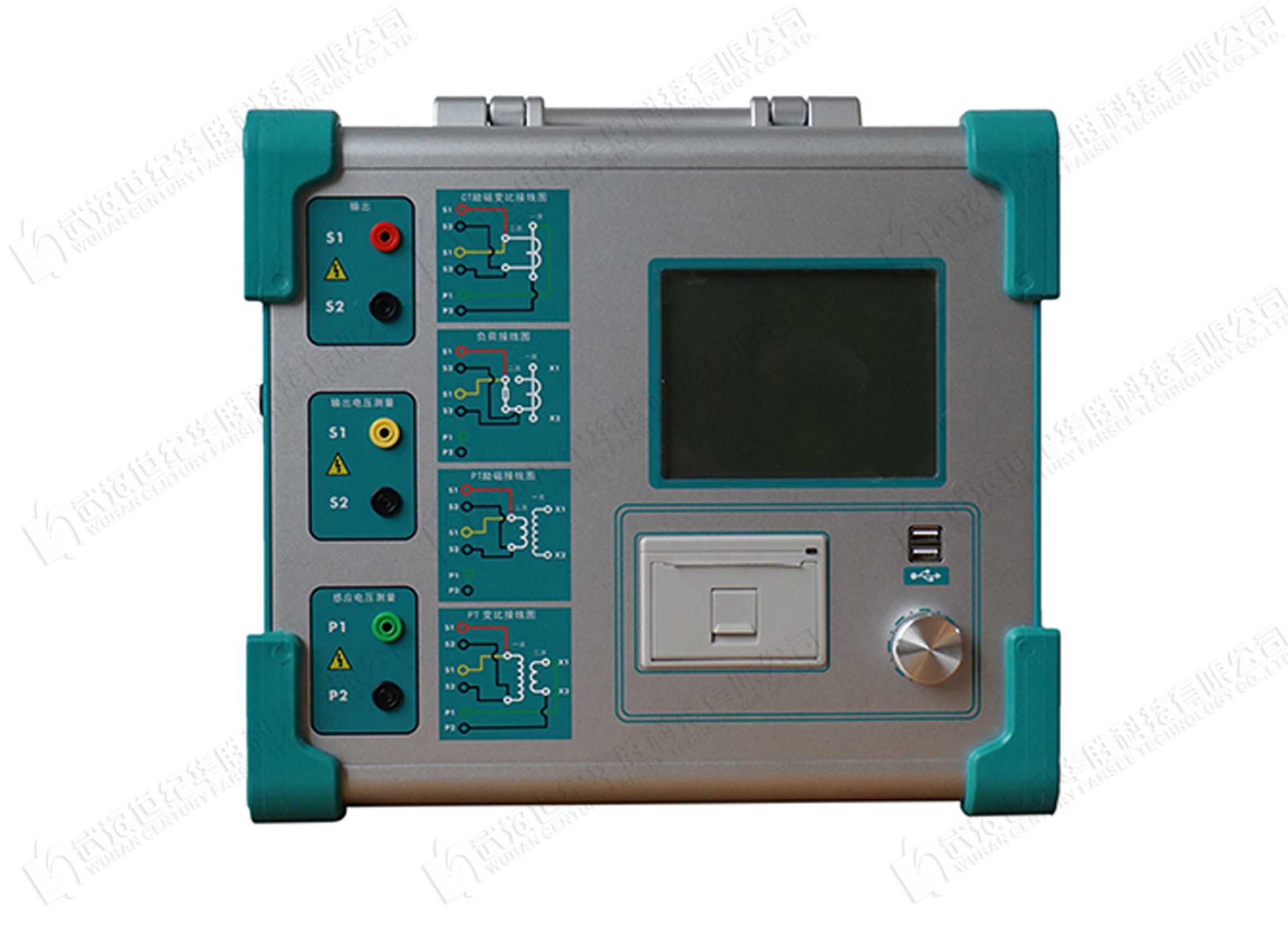

CTP1001互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

產品特點

■基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12A的交流電流，卻能應對拐點高達40KV的CT測試。

■帶升流輸出功能，帶升流器最大電流可達150A。

■功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

■自動給出拐點電壓/電流、10%誤差曲線、5%誤差曲線、準確限值系數(ALF)、

儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、

準確級、飽和和不飽和電感等參數。

■可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

■界面友好美觀，全中文圖形界面，5.7寸圖形透反式LCD，陽光下可視。

■采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

■裝置可存儲3000組測試數據，掉電不丟失。試驗完畢后可調出數據進行分析，或通過U盤上傳至PC機生成WORD報告。

■面板自帶打印機，可自動打印生成的試驗報告。

■測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

輸出電壓： 0~180V(RMS)

輸出電流： 0~12A(RMS)，峰值36A

電壓測量： 準確度0.1%

CT變比測量范圍： 1~30000

PT變比測量范圍： 1~10000

變比測量： 準確度0.1%

相位測量： 準確度3′，分辨率3′

二次繞組電阻測量范圍： 0~300，分辨率0.1mΩ，精度0.1%±1mΩ

交流負載測量： 0~300VA，精度0.1%±0.1VA

重量： 6.5kg

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
