產品視頻1.1、用途描述
????? SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。
1.1.1適用范圍
?? 本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。
1.1.2設計方案
??? 本裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。
1.2、技術特點
1.2.1、內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
1.2.2、一體化的設計和較小的體積便于移動和使用。
1.2.3、高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
1.2.4、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
1.2.5、所有電氣系統均采用優質品牌。
1.2.6、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
1.2.7、整機為風冷無需外接水源。
1.2.8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
1.2.9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
1.2.10、所有球閥為密封元件具有自動補償性能。
1.2.11、具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。

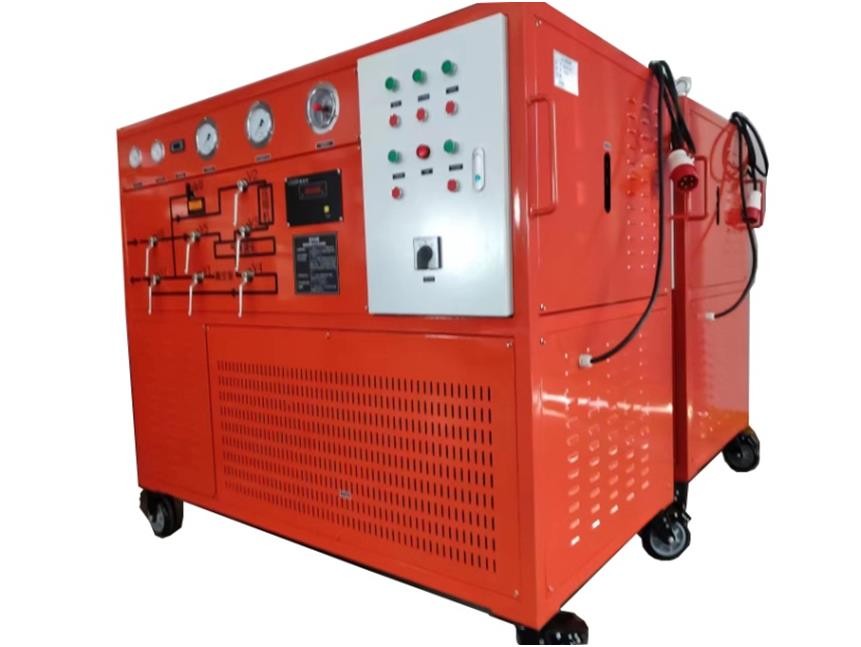

1.3、外觀
整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。
2.1、主要部件性能參數
|
序號 |
指標名稱及單位 |
? |
|
|
1 |
電源AC |
V |
380（三項五線、相序自動轉換） |
|
2 |
額定最高儲氣壓力（20℃） |
MPa |
≤4 |
|
3 |
極限真空度 |
Pa |
≤10 |
|
4 |
裝置真空度保持 |
Pa |
在133 Pa壓力保持24h，真空度值上升＜400 Pa |
|
5 |
SF6壓縮機 |
? |
沈陽谷輪 |
|
6 |
壓縮機抽氣速率 |
m3/h |
12m3/h |
|
7 |
真空泵 |
? |
BSV60 |
|
8 |
真空泵抽氣速率 |
m3/h |
60 |
|
9 |
回收裝置適應入口初壓（20℃） |
MPa |
0~1.0 |
|
10 |
電氣設備回收終壓（20℃） |
MPa |
≤53 Kpa |
|
11 |
回收后氣體油份控制 |
μg/g |
國產油分＜10 |
|
12 |
裝置年漏氣率 |
% |
＜1 |
|
13 |
裝置連續無故障運轉時間 |
h |
≥1000 |
|
14 |
累積無故障運轉時間 |
h |
≥5000 |
|
15 |
噪聲水平 |
dB(A) |
整機≤75 |
|
16 |
理論儲液能力 |
KG |
150 |
|
17 |
冷凍液化壓縮機 |
? |
東貝 |
|
18 |
儲罐 |
L |
150 |
|
19 |
回收后氣體水分(PPM/V) |
PPM/V |
60 |
|
20 |
回收后氣體油分(PPM/V) |
PPM/V |
10 |
|
21 |
干燥過濾方式 |
? |
真空加熱活化再生 |
|
22 |
充氣初壓 |
pa |
≤133 |
|
23 |
充氣終壓 |
mpa |
0.8 |
|
24 |
充氣速率（m3/h） |
m3/h |
≥5 |
|
25 |
氣化方式 |
? |
電加熱自動溫控 |
|
26 |
整車型式 |
? |
手推移動式 |
|
27 |
冷卻方式 |
? |
風冷 |
?
?
2.2、簡明參數表
|
型號 |
FS-12Y-60-150 |
|
真空泵抽速（m3/h） |
60 |
|
極限真空度（Pa） |
10 |
|
真空泵 |
國產雙極真空泵 |
|
SF6回收壓縮機（m3/h） |
12 |
|
壓力（MPa） |
2.5 |
|
壓縮機廠家 |
沈陽谷輪 |
|
過濾器顆粒（微米） |
0.02 |
|
油份（PPM） |
高效 |
|
水份（PPM） |
≤60 |
|
SF6貯罐 |
150L |
|
SF6貯罐材質 |
碳鋼 |
|
制冷系統 |
優質高效壓縮機 |
|
真空計 |
數顯 |
|
閥門 |
獨有技術（內置蝶形密封，確保多次開關不會漏氣） |
|
整機尺寸 |
185*102*160 cm |
|
重量 |
900公斤 |
?
2.3、主要技術參數描述
2.3.1、回收
回收初壓力≤0.8MPa
回收終壓力≤53KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。
2.3.2、充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
2.3.3、抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
2.3.4、貯存
貯存容器容積0.151m3
名義液態貯存量150kg
最高貯存壓力3.8 MPa
2.3.5、凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
2.3.6、年泄漏率≤1%名義儲存量
2.3.7、噪聲≤75dB(A)聲壓級
2.3.8、工作環境溫度? -10°- 40℃
2.3.9、功率≤7KW
2.3.10、電源：交流三相五線制? 50HZ 380V±10%
