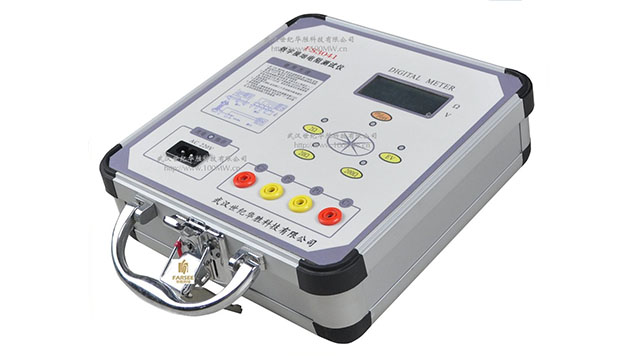

電氣設備的接地是保證人身安全和電力設備正常工作的重要措施。接地按其作用可分為：保護接地、工作接地和防雷接地。因此，接地電阻的測試對保證設備和人身安全起著十分重要的作用。數字式FS3041接地電阻測試儀滿足國家最新頒布電力行業標準《工頻接地電阻測試儀 DL/T 845.2-2004》的要求，可測試接地電阻、土壤電阻率和交流對地電壓值。
FS3041接地電阻測試儀工作原理
FS3041數字接地電阻測量?jī)x采用先進的大規模集成電路，應用DC/AC變換技術將三端子、四端子測量方法合并為一體的新型接地電阻測試儀。由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。
FS3041接地電阻測試儀主要特點
☆ 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力。
☆ 采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。
☆ 允許輔助接地電阻在0～2KΩ(RC)，0～40KΩ(RP)之間變化，不致于影響測量結果。
☆ 本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
☆ 如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。
◆FS3041接地電阻測試儀技術指標
☆ 使用條件
環境溫度：0℃～+45℃ 相對濕度：≤85%RH
☆ 測量范圍及恒流值(有效值)
電阻：0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) 電壓：AC 0～20V
☆ 測量精度及分辨率
精度：0～0.2Ω≤±3%±1d 0.2Ω～200Ω≤±1.5%±1d 1～20V≤±3%±1d 分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V
☆ 輔助接地電阻及地電壓引起的測量誤差
允許輔助接地電阻RC(C1與C2之間)<1.8KΩ; RP(P1與P2之間)<40KΩ誤差≤±5% 允許地電壓≤5V(工頻有效值) 誤差≤±5%
☆ 電源及功耗
最大功率損耗≤2W 電源：6.8V～9V(6節5#鎘鎳可充電電池)，外接220V交流電源進行充電。
☆ 體積重量
體積：220mm×200mm×105mm 重量：約1.4kg
產品別稱
接地電阻測試儀，數字接地電阻測試儀 地阻測試儀。
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量?jī)x器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量?jī)x器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量?jī)x器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量?jī)x器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量?jī)x器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
|
10 |
DL/T 846.7 |
高電壓測試設備通用技術條件 接地電阻測試儀 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
