概述

電能質量是電力生產企業和用戶越來越關心的問題，十幾年來國家共頒布了五個電能質量的標準。華勝公司與共立公司合作，對共立6310測試儀進行了深度再次開發，形成了新一代6310電能質量測試儀，在國內外同類產品中性?xún)r(jià)比最高。

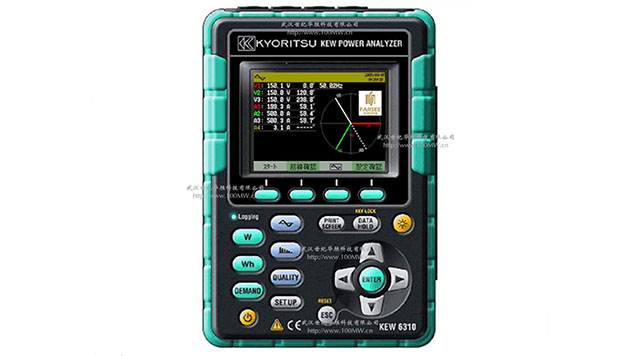

共立6310電能質量分析儀適用于各種接線方式的電能質量分析，除了傳統的瞬時值，積算值，用于電力管理的需求值的測定外，還可進行波形顯示和矢量顯示的測定和諧波分析、電能質量測定、進相電容的模擬*作。測定的各數據，可保存于內存儲器或CF卡，也可通過USB接線或CF卡接線保存于電腦中。

共立6310電能質量分析儀主要特點

☆ 彩色大屏幕LCD顯示

☆ 適用于5種配線系統：?jiǎn)蜗喽€(4電路)/單相三線/三相三線(2電路)/三相四線/單相三線+三相三線(Scott wiring)

☆ 提供各種電力測量包括電力質量分析

☆ 能夠顯示真有效值

☆ 能夠直接用交流供電，或是用電池來供電，Ni-MH充電電池也可使用

☆ 波形和載體的顯示能夠靠功能鍵來轉換

☆ 記錄能從1秒到1小時：1/2/5/10/15/20/30秒，1/2/5/10/15/20/30分鐘, 1小時

☆ 用CF卡儲存數據達到了1G

☆ 數據可用USB傳輸?shù)絇C上

☆ 設計符合IEC61010-1 CAT III 600V，安全規格

共立6310電能質量分析儀主要功能

☆ 測定及演算：電壓(RMS)、電流(RMS)、有功/無功/視在功率、功率、相位角、中性線電流、有功/無功/視在電能的測定和演算。真有效值顯示。

☆ 需求測定：為了能不超過設定目標值(契約電力)，可簡單監視使用狀況。

☆ 波形/矢量顯示：能夠測量電壓和電流并以波形/矢量顯示。

☆ 諧波分析：可測量/分析電流的諧波成分。

☆ 電能質量分析：為監視和檢測電源異常而測量上升/下降/ 瞬停，瞬時現象，突入電流，不平衡率的測量和進相電容的模擬*作。

☆ 測定數據的保存：記錄間隔可設定功能。測試數據可手動或按日期指定保存。畫面打印功能可進行畫面數據的保存。

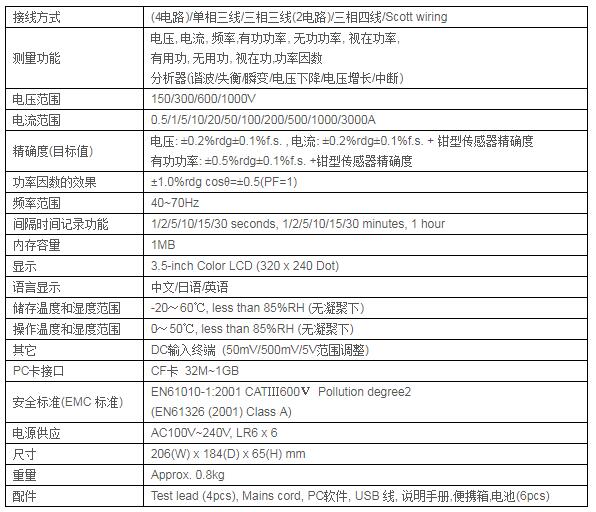

共立6310電能質量分析儀技術參數

?

儀器別稱

電壓質量測試儀

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
