概述

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，*作簡便，可實現變壓器直阻的快速測量。

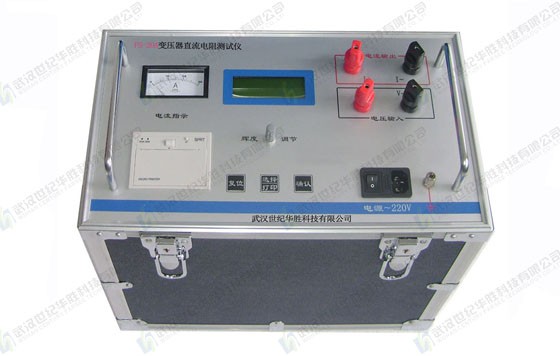

FS系列變壓器直流電阻測試儀性能特點

1、整機由高速單片機控制，自動化程度高，*作簡便。

2、采用高頻開關電源技術，輸出電流大，適合大中型變壓器直流電阻測量。

3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

4、具有聲響放電報警，放電指示清晰，減少誤*作。

5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

6、采用立式機箱結構，便于現場使用。

7、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源?？刹婚g斷數小時工作。

8、點陣式液晶，中文菜單，打印輸出。

FS系列變壓器直流電阻測試儀技術指標

1、輸出電流：2.5A、5A、10A、20A

2、量程：　100μΩ～1Ω (20A)

200μΩ～2Ω (10A)

1mΩ～4Ω (5A)

2mΩ～8Ω (2.5A)

3、準確度：0.2%

4、分辨率：0.1μΩ

5、工作溫度：0～40℃

6、環境濕度：≤90%RH，無結露

7、工作電源：AC220V±10%，50HZ±1HZ

8、凈重：12KG

9、外形尺寸：440*240*390

儀器別稱

變壓器直流電阻快速測試儀，直流電阻速測試儀，變壓器繞組直阻儀，電抗器直阻儀，電機直流電阻測試儀，直阻儀。

?

?

?

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
