概述

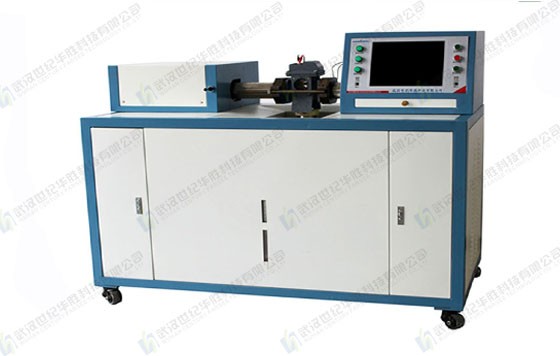

FSWS100瓦斯繼電器校驗臺是一種全新設計的氣體繼電器的校驗和檢測設備。該校驗臺模擬變壓器內部故障時氣體繼電器動作機理，采用新一代嵌入式控制和高精度傳感器測量技術，準確檢測瓦斯繼電器動作流速值和動作氣體容積值，測試速度快，準確性高，試驗重復性好。采用*縱桿和自動氣動傳動機構，*作輕松省力，自動化程度高。適用于國產及進口各種型號瓦斯繼電器的校驗，可以實現瓦斯繼電器的密封性能試驗、重瓦斯保護動作流速值和輕瓦斯保護動作氣體容積值的檢測和校驗。

FSWS100瓦斯繼電器校驗儀功能特點

☆ 結構原理先進

先進的管路設計與理論優化，高精度24位數字傳感器，先進的數據采集卡和現場總線，最新的ARM控制技術和分析策略，實現突破性的高精度測量

☆ 多種法蘭盤變頭

特殊設計，方便更換、測量穩定，可對各種規格(Φ25、Φ50、Φ80)瓦斯繼電器進行高精度穩定測量

☆ 容積測量

通過巧妙的容積筒設計和特殊設計的壓力傳感器，以及精準的算法，實現了容積的實時精準測量。測量分辨率達到了2毫升

☆ 流速測量

通過巧妙的管道設計，配合法蘭盤變頭，采用特殊設計的流速采集系統，精準完成各種規格瓦斯繼電器的流速測量，測量分辨率達到了0.01米/秒

☆ 密封測量

通過合理的管路設計與布局，利用空壓機加壓模擬瓦斯內部受壓來檢測繼電器的密封性能。通過人工中斷與智能檢測中斷相結合，在發生危險前會可靠中斷*作，確保*作安全

☆ 設備性能穩定

采用集束總線布置，合理的數據采集、控制線路布局，有很好的電磁兼容性和抗干擾性能，保證了設備在惡劣環境下的穩定工作

☆ *縱桿和氣動傳動

采用*縱桿和自動氣動傳動機構調節升降臺，方便對準緊固，*作輕松省力，便于精準安裝瓦斯繼電器，保證了高精度測量，重復性好

☆ 大面積透明保護罩

可完整觀看整個測量環境，直觀判斷繼電器性能。結構堅韌，確保*作安全

☆ 大彩屏顯示，界面美觀

windows*作系統，20寸超大屏彩色LCD，工控鼠標鍵盤，網絡通信，全中文彩色圖形*作界面和實時幫助系統，*作直觀、簡單，可實現全部項目的自動測試，并可對結果進行查看、分析、存儲和打印

FSWS100瓦斯繼電器校驗儀技術指標

流速檢測范圍： Φ25：0～4.1m/s

Φ50：0～3.1m/s

Φ80：0～2.1 m/s

最小分辨率0.01m/s，精度0.2級

氣體容積檢測范圍： 0～1000 ml，最小分辨率2ml，精度0.2級

密封性能試驗： 0.1～0.25MPa，0～120分鐘，最小分辨率1Kpa，精度0.2級

試驗介質： 氣體繼電器試驗介質為各類變壓器油

工作電壓： 控制系統：AC220V，50Hz

動力系統： AC380V，功率5KW

工作溫度： -10℃～+60℃

外形尺寸： 1650×750×1400mm (長×寬×高)

凈重： 220kg

儀器別稱

瓦斯繼電器校驗臺，瓦斯繼電器校驗儀

?

?

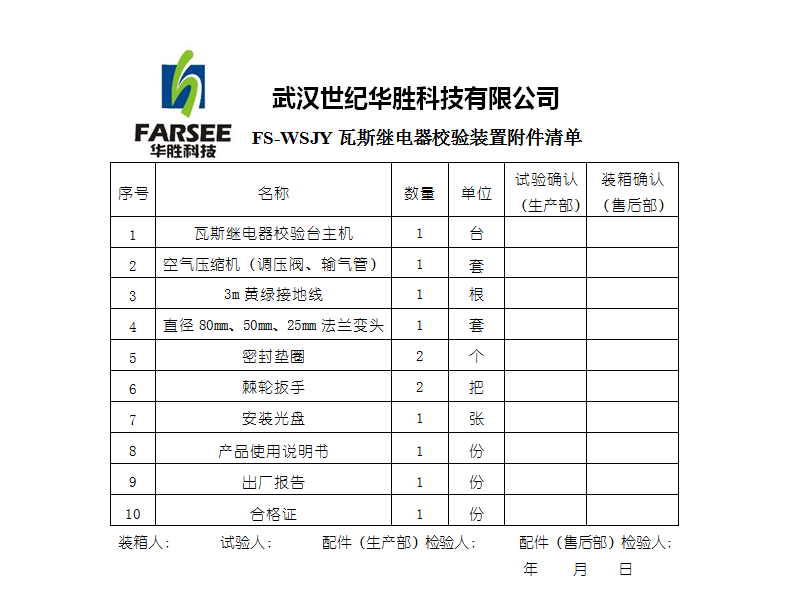

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
